射陽宏遠探傷機制造廠是
探傷機廠家、探傷儀制造廠加工銷售、無損檢測設備等產品專業生產加工的公司，擁有完整、科學的質量管理體系。是國內無損檢測行業，專門研究、設計和制造各類磁粉探傷設備的骨干企業。熒光磁粉探傷機結構所實現的探傷原理。

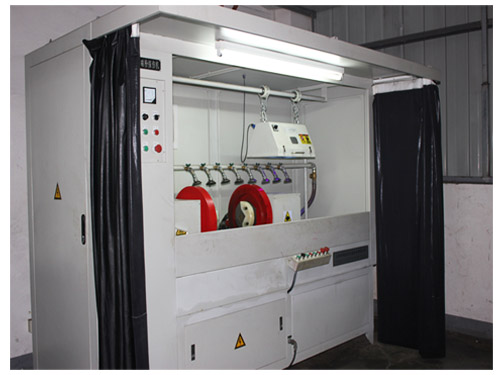

熒光磁粉探傷機是采用機電分體固定臥式結構的一種軸承環磁粉探傷機，主要用于鐵道、汽車、機械行業等，是目前對探傷效果較好的一種軸承探傷機。
磁化電源：磁化電源采用可控硅變流技術，將高電壓小電流轉換成低電壓大電流，兩路電流均分別連續可調，并帶斷電相位控制，磁化電流的大小可直接在表頭上讀出。磁化電源具有過流和過壓保護裝置，可控硅選取較高的安全系數，耐壓為1600V。
控制系統：控制系統由PLC集中控制，機器的各動作如穿棒、打開、噴液、磁化、退磁、等動作均通過PLC控制，機器配有各動作的手動操作按鈕。
穿棒機構和閉路磁軛穿棒機構由63*450氣缸推動磁棒實現，確保磁棒從軸承環中心通過，不碰傷工件，電流通過電不燒傷工件。
在工件中通過的磁棒中通過電流，工件表面和近表面就會產生沿圓周方向的磁場，用于檢測沿工件軸向缺陷；由于軸承環是環形件，本機采用閉路磁軛，閉路磁軛線圈產生的磁場沿閉路磁軛運行，通過磁棒從軸承環中心通過，就會在工件中產生一個沿軸承環周向的二次感應電流，此電流產生的磁場就可檢測工件的周向裂紋。當兩種磁場同時施加于工件時，因周、縱向磁化電流具有一定的相位差，在工件表面可形成復合旋轉磁場，可一次性發現表面近表面所有方向的缺陷。
該機周向磁化采用穿棒感應法、縱向磁化采用閉路磁軛二次感應法，對工件進行復合磁化，由于閉路磁軛有磁場集中，與開路相比磁磁場損失小，因此，產生的二次感應電流大，磁場強度就相應增大，更為重要的是用閉路磁軛，對軸承環的內孔和端面的磁化效果遠遠大于開路磁軛的探傷方法，且剩磁穩定度好。
